三端穩壓器要有兩種，一種是固定輸出電壓的三端穩壓器，另一種是可調輸出三端穩壓器，其基本原理相同，均采用串聯型穩壓電路。由于三端穩壓器只有三個引出端子，外接元件少，使用方便，性能穩定，價格低廉，在電子線路中得到了廣泛應用。

穩壓效果比較

穩壓二極管（Zener diode）利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管是根據擊穿電壓來分檔的，因?yàn)檫@種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更高的穩定電壓。

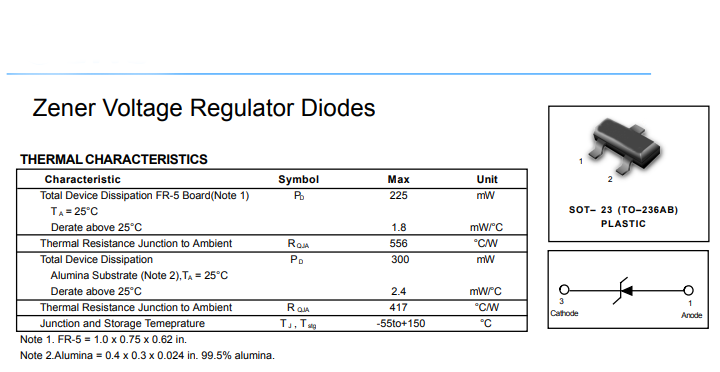

烜芯微穩壓二極管

眾所周知，三端穩壓器性能優于穩壓二極管，因?yàn)槿朔€(wěn)壓器是集成芯片，內部有放大、補償、反饋環節，穩壓性能優秀。穩壓二極管在需要小電流穩壓器的情況下可構成并聯穩壓器，但穩壓效果不好，只是能用，其輸出電流稍大就會燒壞，但是價格優勢也非常明顯——限流電阻的價格都超過了穩壓二極管。

二極管穩壓電路案例

有優勢就有選擇的余地。對于某些成本敏感的應用，通過排列組合和優化，利用穩壓二極管也能設計出高性能的電路來。雖然用一個穩壓二極管和一個電阻器可以構成一個簡單的低成本3.3V穩壓器，但是這類電路對負載非常敏感，其效率也較低，電阻和二極管會消耗相當一部分功率，一般不單獨使用。

穩壓二極管工作原理電路圖

如果將三個正向穩壓二極管串聯起來為MCU供電，成本遠比三端穩壓器經濟，也可以取得不錯的穩壓效果。根據所選二極管正向壓降是流經二極管電流的函數。電阻R1保持MCU的VDD電壓不超過最小負載（當MCU處于復位或休眠狀態時）時的最大VDD。所選二極管D1-D3必須在最大負載（MCU處于運行狀態）時跨接在D1-D3上的壓降足夠小，以滿足MCU最小VDD要求。

應用領域及注意事項

實際應用中還需要注意的是，對于相同的5V輸出，穩壓二極管并聯于電路，7805則串聯在電路中，三端穩壓器的輸出電流大概為1A，而穩壓二極管用于小信號電路（通常只有幾十毫安），應用領域完全不同，因此絕對不能直接替代。
