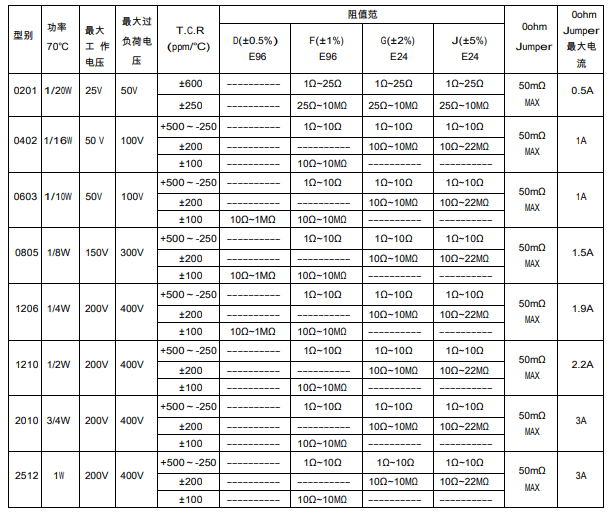

關于貼片電阻的尺寸和電性參數除了分L、W、T、E、e五個檔次之外，還有其他的具體電性參數，如下圖：
從上面的電性參數圖可以了解到，貼片電阻的電性參數還細分為功率、最大工作電壓、T,C,R、阻值范圍、Oh、最大電流等，不同參數，應用的電路范圍也不同，所以在挑選貼片電阻的時候，要根據實際情況去選擇合適的型號。

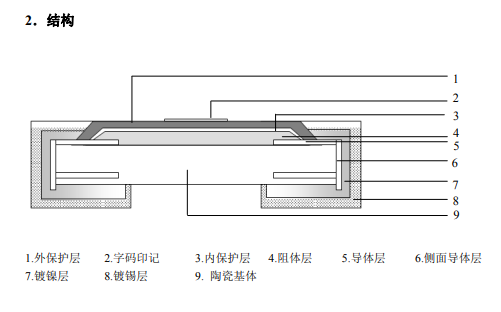

關于貼片電阻的電性參數我們先了解到這里，下面我們回顧一下《貼片電阻詳情介紹一》中的貼片電阻構造圖：
拋開外保護層不說，我們來了解一下字碼印記，所謂的字碼印記分為兩種，第一種是大于Ω值怎么表示，第二種是小于Ω值怎么表示，如下兩圖：
大于Ω值貼片表示方法

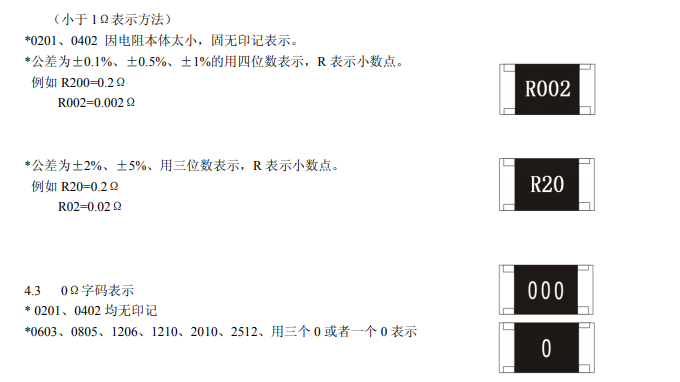

小于Ω值表示方法
通過上圖我們可以了解到，大于 1Ω時，貼片電阻字碼表示用*公差為±0.1%、±0.5%、±1%四位數表示，前三位表示有效數字，第四位表示乘冪（10V）。另外*0201、0402 因電阻本體太小，固無印記表示。
例如 1003=100X103=100X1000=100000Ω=100KΩ
4703=470X103=470X1000=470000Ω=470KΩ
22R1=22.1Ω（R 表示小數點）
1R30=1.3Ω (R 表示小數點，不足四位在后面加 0)
*公差為±2%、±5%、用三位數表示，前二位數表示有效數字，第三位數表示乘冪（10V）。
例如 103=10X103=10X1000=10000Ω=10KΩ
473=47X103.=47X1000=47000Ω=47KΩ
1R3=1.3Ω （R 表示小數點）
*E96 代碼表示, 公差為±0.1%、±0.5%、±1%用三位數表示（僅對 0603 表示）
例如 02C=102X102=102X100=10200Ω=10.2KΩ
15E=140X104=140X10000=1400000Ω=1.4MΩ
*公差為±0.1%、±0.5%、±1%（僅對0603表示）在 E-24 系列中,但不屬于 E-96 系列的阻值,標示和±
5%的公差相同,但是在字碼下多加一條橫線.
例如：124=120K
小于 1Ω時，貼片電阻字碼表示用*公差為±0.1%、±0.5%、±1%四位數表示，R 表示小數點。（*0201、0402 因電阻本體太小，固無印記表示。）
例如 R200=0.2Ω
R002=0.002Ω
*公差為±2%、±5%、用三位數表示，R 表示小數點。
例如 R20=0.2Ω
R02=0.02Ω
0Ω時，貼片電阻字碼表示*0603、0805、1206、1210、2010、2512、用三個 0 或者一個 0 表示，（* 0201、0402 均無印記）
