鉗位二極管其實就是TVS 管，也就是瞬態抑制二極管的簡稱（Transient Voltage Suppressor）。
它是在穩壓二極管的基礎上發展而來的，是一種二極管形式的新型高效能保護器件，也就是限壓型的過壓保護器件。
TVS通常采用二極管式的軸向引線封裝結構，也有貼片的，TVS的核心單元是芯片，芯片有單極型和雙極型兩種結構，單極型TVS有一個PN結，雙極型TVS有兩個PN結。
單極性只對一個方向的浪涌電壓沖擊起保護作用。
雙極性，瞬態二極管對相反的極性浪涌電壓沖擊都起保護作用，相當于兩只穩壓管反向串聯。
這種管突出的特點就是具有擊穿電壓低、響應時間為幾十ps數量級、漏電流小、瞬態功率大、無噪聲等特點，因此在信號系統內得到廣泛的應用及認可。

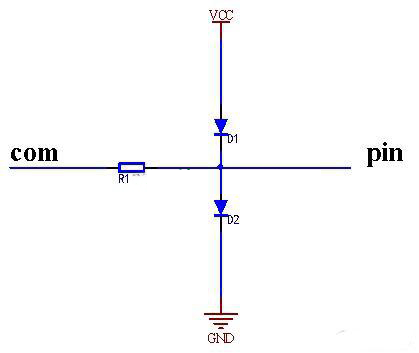

下面來先了解一下兩個二極管反向串聯時候是怎工作的，如下圖D1和D2兩個二極管反向串聯在一起，這屬于鉗位保護電路，也有利用這種鉗位來取過零信號，在鉗位電路中，二極管負極接地，則正極端電路被鉗位零電位以下；
工作時候一次只能有一個二極管導通，而另一個處于截止?fàn)顟B(tài)，那么它的正反向壓降就會被鉗制在二極管正向?qū)▔航?.5-0.7（假如導通壓降是此）以下，從而起到保護電路的目的。

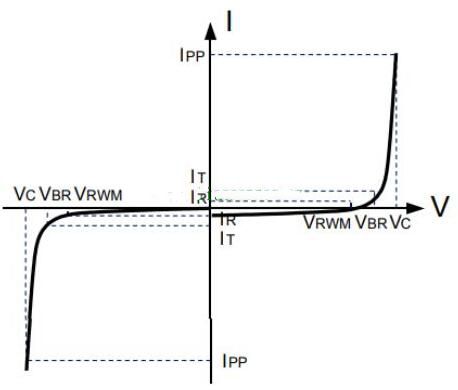

如下圖是TVS管的電壓---電流特性。在浪涌電壓的作用下，TVS管兩極之間電壓由額定反向關斷電壓VWM上升到擊穿電壓VBR 時被擊穿，出現了擊穿電流,，于是流過 TVS 管的電流將達到峰值脈沖電流 IPP ,其兩端的電壓也被鉗位于預定的最大鉗位電壓VC以下。
其后隨著脈沖電流按指數衰減，TVS 管兩極的電壓也不斷下降，最后恢復到初態 ，這就是 TVS 管抑制浪涌電流脈沖功率，保護電子器件的原理。
