超聲波傳感器是利用超聲波的特性研制而成的傳感器，由于其工作可靠、安裝方便、防水型、發射夾角較小、靈敏度高等特點，廣泛應用在物位液位監測，機器人防撞，各種超聲波接近開關，以及防盜報警等相關領域。眾所周知，壓電陶瓷是制作超聲波傳感器探頭的常用材料。下面就了解一下壓電陶瓷超聲波傳感器的工作原理及結構特征。

當電壓作用于壓電陶瓷時，壓電陶瓷就會隨電壓和頻率的變化產生機械變形。另一方面，當振動壓電陶瓷時，則會產生一個電荷。利用這一原理，當給由兩片壓電陶瓷或一片壓電陶瓷和一個金屬片構成的振動器，所謂叫雙壓電晶片元件，施加一個電信號時，就會因彎曲振動發射出超聲波。相反，當向雙壓電晶片元件施加超聲振動時，就會產生一個電信號。基于以上作用，便可以將壓電陶瓷用作超聲波傳感器。

將超聲波傳感器的一個復合式振動器被靈活地固定在底座上。該復合式振動器是諧振器以及由一個金屬片和一個壓電陶瓷片組成的雙壓電晶片元件振動器的一個結合體。諧振器呈喇叭形，目的是能有效地輻射由于振動而產生的超聲波，并且可以有效地使超聲波聚集在振動器的中央部位。

壓電陶瓷超聲波傳感器使用有一點需要注意的是，在高頻率探測中，必須使用垂直厚度振動模式的壓電陶瓷。在這種情況下，壓電陶瓷的聲阻抗與空氣的匹配就變得十分重要。因為壓電陶瓷的聲阻抗是空氣聲阻抗的105，這就會導致在壓電陶瓷振動輻射表面上的大量損失，這時就需要將一種特殊材料粘附在壓電陶瓷超聲波傳感器上，作為聲匹配層，可實現與空氣的聲阻抗相匹配，這樣才能達到測量的目的。

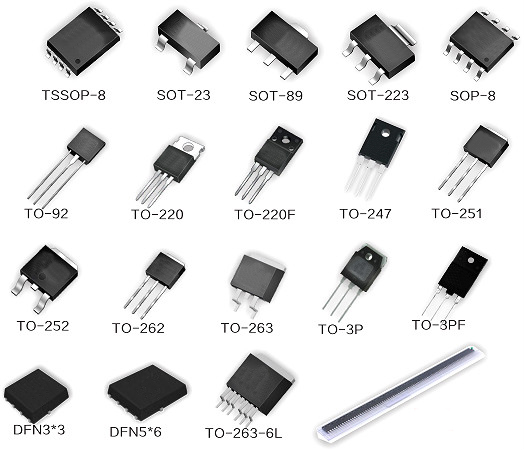

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
