四個方法輕松判斷發光二極管正負極
如何判斷發光二極管的正負極呢？
下面我就來分享四招，助你輕松判斷發光二極管的正負極！
方法一（也是最簡單的方法?。?/div>

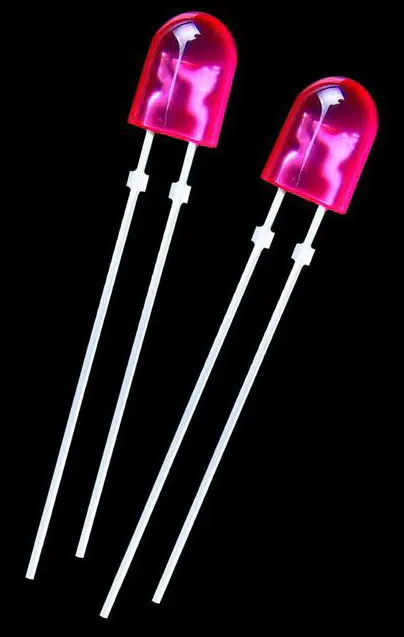

引腳長的為正極，短的為負極！
正極引腳長，負極引腳短
方法二（很無奈的辦法......）：

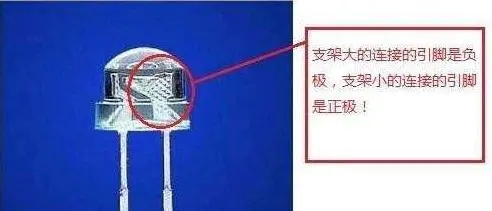

如果引腳被剪得一樣長了，則發光二極管管體內部金屬極較小的是正極，大的片狀的是負極！
正極內部支架小，負極內部支架大
方法三（需要仔細觀察的辦法?。?/div>

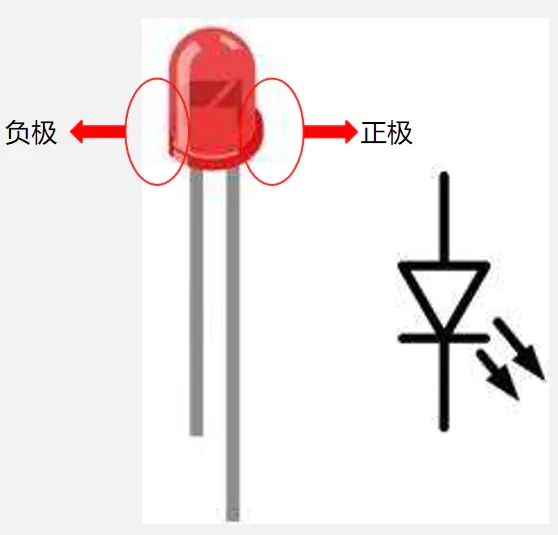

外側無切口的為正極，外側有切口的為負極！
正極外側無切口，負極外側有切口
方法四（需要自備萬用表的方法！）：

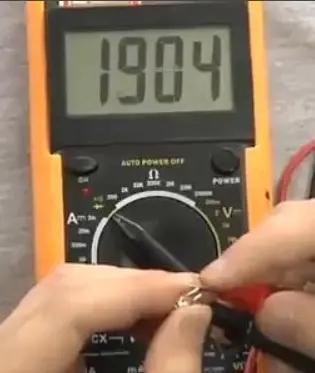

可打開萬用表，將旋鈕撥到通斷檔，將紅黑表筆分別接在兩個引腳。

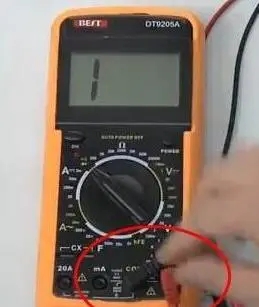

若讀數為“1”，則黑表筆一端為正極；若有較大讀數，則紅表筆一端為正極！
紅表筆一端為負極，黑表筆一端為正極
紅表筆一端為正極，黑表筆一端為負極
PS.什么是通斷檔？
通斷檔是幾乎所有萬用表都具備的一個測量模式，用來測量線路的導通與否（短路）。
一般會配合蜂鳴器和LED燈，蜂鳴器發出響聲或LED燈亮，表示線路是導通的。
下圖中，紅色方框內的標志就是萬用表的通斷檔
萬用表的通斷檔
