雙穩態電路的特點：在沒有外來觸發信號的作用下，電路始終處于原來的穩定狀態。在外加輸入觸發信號作用下，雙穩態電路從一個穩定狀態翻轉到另一個穩定狀態。由于它具有兩個穩定狀態，故稱為雙穩態電路。
雙穩態電路是兩種穩定輸出狀態的電路，如自鎖式按鈕開關控制燈泡就是一個最典型、最簡單的雙穩態電路：當不按按鈕時，自鎖按鈕將始終保持它現有狀態不變（如處于按下位，燈泡亮，如處于抬起位，燈泡滅）；當用手按一下按鈕，按鈕將改變它的現有狀態：由抬起位變壓下或由壓下位變抬起，使燈泡由滅變亮，或由亮變?yōu)橄?。即該電路有二個穩態輸出：亮或熄滅。

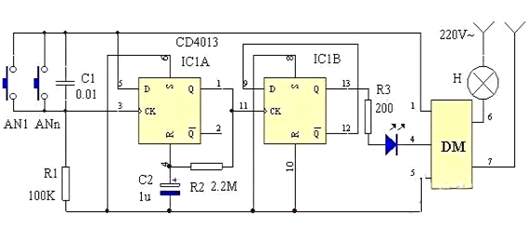

雙穩態開關電路圖
雙穩態控制電路的工作原理如圖。假設負載是電燈，當按動按鈕AN1時，給了IC1“CP1”端一個正脈沖，使得IC1的Q1端輸出高電平，于是IC2的“CP2”端也隨之輸入一個正脈沖，其IC2的Q2端變?yōu)楦唠娖剑?/div>
此時由于控制器DM的④腳與IC2的 Q2端相連，自然也為高電平，信號燈H點亮。再次按動AN1，則IC2的Q2端又回復到低電平，控制器DM的④端亦變?yōu)榈碗娖蕉鴮關斷。這樣，每按動一次AN1就可改變一次H的工作狀態。
該應用電路中使用了一塊雙D觸發器集成電路CD4013，這它的內部含有兩只D觸發電路，其中的一只D觸發電路用作脈沖展寬電路，其目的是為了防止因AN1的抖動使脈沖個數不確定；另一只D觸發器構成雙穩態觸發器。
該電路用作節能燈的使用方法是：上樓時按動一下AN1，H點亮。進房后再按動一下 ANn，此時H熄滅。它與單穩態節能燈不同之處是，從按動AN1至按動ANn的時間可以隨意，且不受時間和空間的限制。

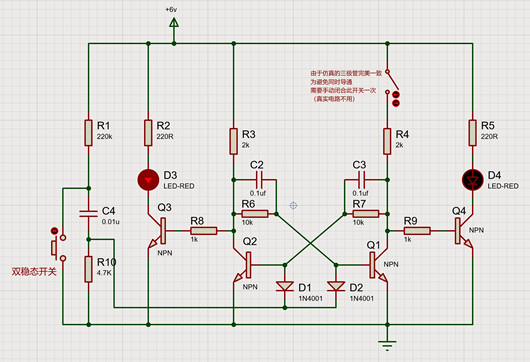

三極管雙穩態開關電路圖

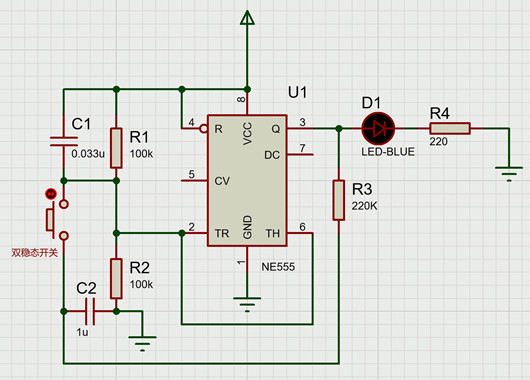

NE555雙穩態開關電路圖

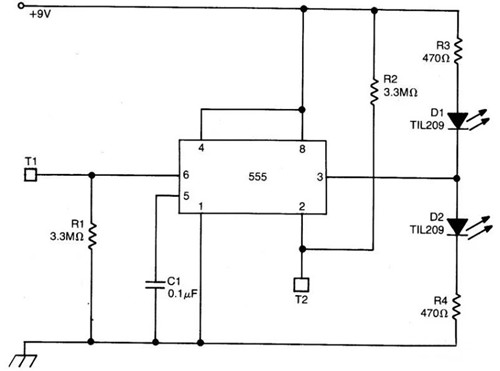

雙穩態開關電路圖：接觸引發的雙穩態電路
該電路在雙穩態模式中使用一個555定時器。接觸T2會引起輸出的升高，D2導電，D1熄滅。接觸T1會導致輸出降低，D1導電，D2熄滅。來自引腳3的輸出還可以用來驅動其他的電路工作（比如一個三端雙向可控硅開關控制的燈）。
