PCB板ESD靜電放電防護電路設計介紹
靜電放電是電子設備設計中不可忽視的問題。在PCB設計中，采取有效的靜電放電防護措施，可以防止靜電對電子設備造成損壞，提高電路的抗靜電能力，保證電子產品在各種環境下的穩定運行。以下是九個關鍵策略：
靜電放電是電子設備設計中不可忽視的問題。在PCB設計中，采取有效的靜電放電防護措施，可以防止靜電對電子設備造成損壞，提高電路的抗靜電能力，保證電子產品在各種環境下的穩定運行。以下是九個關鍵策略：
一、理解靜電放電原理
了解靜電放電原理，有助于設計有效的ESD保護電路。靜電放電通常發生在人或其他物體接觸電路時，電流可達數千伏甚至更高，具有很大的破壞性。設計人員需要根據環境中的濕度、溫度等因素，選擇合適的保護策略。
二、選用合適的ESD保護器件

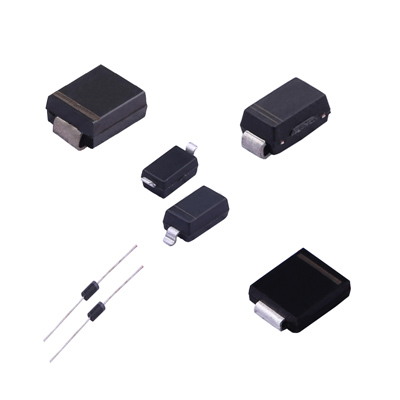

在PCB設計中，選擇合適的ESD保護器件至關重要。常見的ESD保護器件包括二極管、瞬態電壓抑制二極管（TVS二極管）和氣體放電管（GDT）。二極管的擊穿特性可以快速消散多余電流，TVS二極管在過壓情況下能提供強大的鉗位作用，有效保護敏感電路元件。根據電路的具體要求，合理選擇保護元件非常關鍵。
三、優化電路布局
在設計印刷電路板時，合理的布局可以有效減少ESD對電路的影響。將敏感信號線與高壓線分開，并與輸入和輸出端子保持一定的距離，以減少信號傳播路徑中的電壓尖峰。
四、采用金屬屏蔽
金屬屏蔽是一種有效的ESD保護方法。在電路板外側貼上金屬屏蔽層，可以有效阻擋外界靜電干擾，防止靜電引起的電磁波傳播對電路造成影響。為了獲得最佳的保護效果，設計時必須考慮屏蔽層的接地方法。
五、接地設計
正確的接地設計對ESD保護至關重要。在PCB設計中，接地層不僅提供電流回路，還能有效吸收靜電放電的能量。設計時必須保證接地系統連接良好，避免接地故障或接地不良，確保接地電阻在合理范圍內。
六、使用電源濾波器
電源濾波器不僅可以有效抑制高頻噪聲，還能在一定程度上濾除靜電干擾。在電力線上使用LC濾波器或其他類型的濾波器組件，特別是在傳輸高頻信號或頻率時，可以減少ESD對敏感電路的影響。
七、ESD測試和驗證
設計完成后，必須進行嚴格的ESD測試和驗證，以確保電路的抗干擾性能和穩定性。測試過程必須確保電路能夠在實際使用條件下有效處理各種強度的靜電放電。
八、控制PCB制造過程
PCB制造過程中也必須考慮ESD防護。采取防靜電措施，確保電路元件在制造過程中保持安全，避免因靜電而造成工藝損壞。同時，使用符合防靜電要求的材料，減少靜電對電路板的影響。
九、工人靜電防護
靜電的產生不僅是電路設計問題，在設計和制造過程中也必須注意工人的靜電防護。使用防靜電服和防靜電設備，如防靜電手套和地墊，可以幫助防止靜電直接接觸敏感電路元件。此外，確保工作場所環境符合防靜電標準，保證足夠的濕度和空氣流通，也是減少靜電積聚的重要措施。
通過以上策略，可以有效提高電路的抗靜電能力，保證電子產品的穩定運行。
