一、聲光控技術概述
聲光控技術是一種利用聲音和光線變化來控制電路的電子控制方法。該技術廣泛應用于節能照明控制領域，能夠?qū)崿F(xiàn)自動控制照明設備的開關，達到節能減排的效果。
二、聲光控延時節電電路組成
聲光控延時節電電路主要包括聲控、光控傳感元件、放大器、由555定時器構成的單穩態延時電路以及降壓整流電路。它是一種無接觸點的智能電子開關，在特定環境光線下，通過聲響激發拾音器進行聲電轉換，控制用電器開啟，并在設定延時后自動切斷電源，實現節能控制。
三、聲光控延時開關結構與原理
聲光控延時開關主要由聲控開關、光控開關和延時電路三部分組成。
（一）聲控部分
聲控功能通過駐極體話筒實現。話筒采集環境聲音信號，將其轉換為電信號，產生脈沖信號。聲音信號的強弱直接影響輸出脈沖的幅度和頻率。
（二）光控部分
光控電路核心元件為光敏電阻。光敏電阻在不同光照強度下電阻值差異顯著：光照充足時呈低阻態，光照較弱或黑暗環境下呈高阻態。光敏電阻阻值變化產生高低電平信號，通過邏輯電路控制整個開關電路的通斷。
（三）延時部分
延時電路由電阻、電容等元件構成充放電回路。充電時，電容兩端電壓逐漸上升；放電時，電壓逐漸下降。通過對電容充放電過程的控制，實現設定的延時功能。

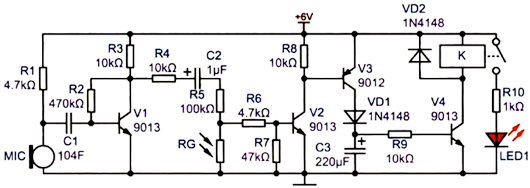

四、聲光控延時開關工作過程
（一）白天狀態
白天光照較強，光敏電阻RG受到充足光照呈低阻態，三極管V2基極電位為低電平。由于V2是NPN型三極管，此時V2處于截止?fàn)顟B(tài)。電源正極經電阻R8向三極管V3（PNP型）基極輸入高電平，使V3截止。三極管V4（NPN型）基極電位也為低電平，處于截止?fàn)顟B(tài)。繼電器K不動作，常開觸點連接的LED1熄滅，電路不工作。
（二）夜晚狀態
無聲狀態：光線較暗，光敏電阻RG阻值增大。若有突發聲音，如拍手聲，駐極體話筒MIC接收聲音信號并轉換為電信號。該信號經電容C1輸入到由V1組成的放大器放大。放大后的信號依次通過電阻R4、電容C2、電阻R5、R6輸送至三極管V2基極。V2和V3相繼導通，V3集電極輸出電信號經二極管VD1向電容C3快速充電。電容C3兩端電壓迅速升高，使三極管V4基極電位快速上升至高電平，V4導通，繼電器K吸合。常開觸點閉合，LED1點亮。
有聲狀態及延時過程：聲音消失后，三極管V2、V3截止。此時電容C3存儲的電荷通過電阻R9向三極管V4放電。在放電初期，電容C3電壓仍能使V4基極維持較高電位，V4持續導通，繼電器K保持吸合狀態，LED1繼續點亮。隨著電容C3電荷不斷釋放，其兩端電壓逐漸降低。當電壓降至一定程度，三極管V4基極電位不足以使其導通時，V4截止，繼電器K失電，常開觸點斷開，LED1熄滅，完成一次完整的延時控制過程。

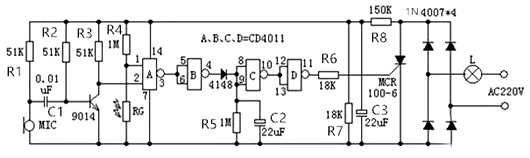

五、聲光控延時開關電路實例
以下為一個典型的聲光雙控延時燈電路。該電路在白天無論外界聲音如何，電燈L均保持熄滅狀態；夜晚有聲音時，電燈亮起，且在聲音消失后仍能持續亮一段時間，之后自動熄滅。整個電路涵蓋聲控、光控、邏輯、延時、執行和電源六部分。
（一）黑夜無聲狀態
三極管9014處于飽和導通狀態，輸出低電平。與非門A輸入高電平，輸出低電平；與非門B輸入低電平，輸出高電平；二極管4148截止。與非門C輸入低電平，輸出高電平；與非門D輸入高電平，輸出低電平，可控硅截止，電燈保持熄滅。
（二）黑夜有聲狀態
聲音信號觸發相關電路，使三極管9014由飽和導通轉為截止，輸出高電平。與非門A輸入低電平，輸出高電平；與非門B輸入高電平，輸出低電平；二極管4148導通，電容通過二極管4148快速充電，電容兩端電壓迅速上升。當電壓達到一定值，與非門C輸入高電平，輸出低電平；與非門D輸入低電平，輸出高電平，可控硅導通，電燈亮起。聲音消失后，電容開始放電，維持與非門輸入端高電平一段時間。隨著時間推移，電容電壓逐漸降低，當降至一定值，與非門C輸出反轉，可控硅截止，電燈熄滅，完成延時控制功能。
